ФИЛЬТРЫ ТРУБОПРОВОДНЫЕ IS116

ОПИСАНИЕ

Y-фильтры IS116 из кованой стали являются применимыми ко всем типам паровых, водяных, масляных и воздушных систем.

Их цель является — защищать конденсатоотводчики, регулирующие клапаны, трубопроводы, и т. д. от грязи и примесей, которые часто являются причиной повреждения и последующей потери энергии жидкостных систем.

ОСНОВНЫЕ ФУНКЦИИ

Фильтр-сито колпачок со сливной пробкой

ПАРАМЕТРЫ:

Различные размеры сеток. Продувочные клапаны.

ПРИМЕНЕНИЕ:

Насыщенный пар, вода, масло, воздух и другой жидкости

совместимый с  конструкцией материалов.

ДОСТУПНЫЕ МОДЕЛИ:      IS16F

ТИПОРАЗМЕРЫ:     1/2″ к 2″; DN 15 — DN 50.

СЕТКИ:  По умолчанию 0,8 мм. Другие по запросу.

СОЕДИНЕНИЯ:

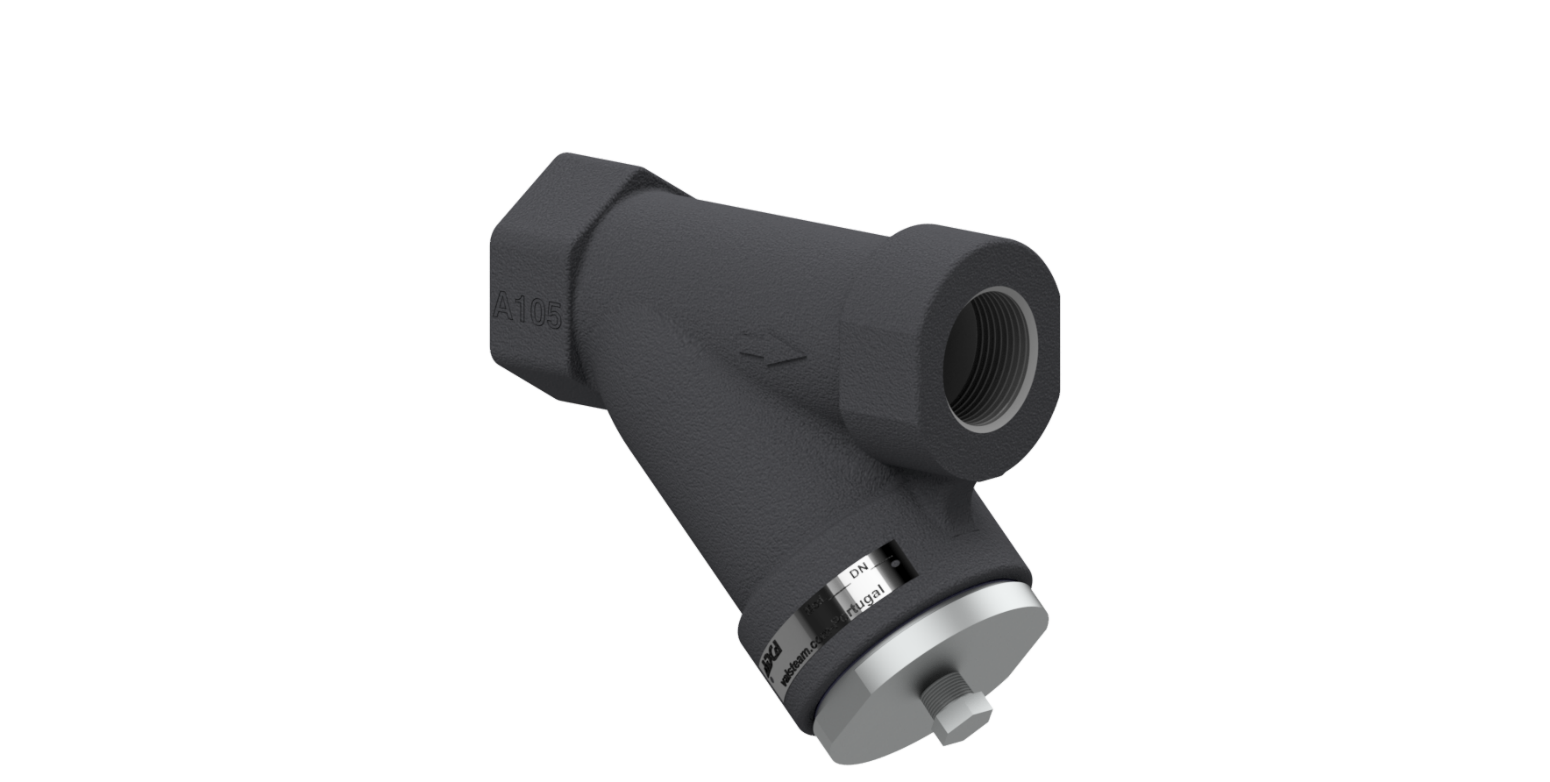

Внутренняя резьба ISO 7 Rp или NPT.

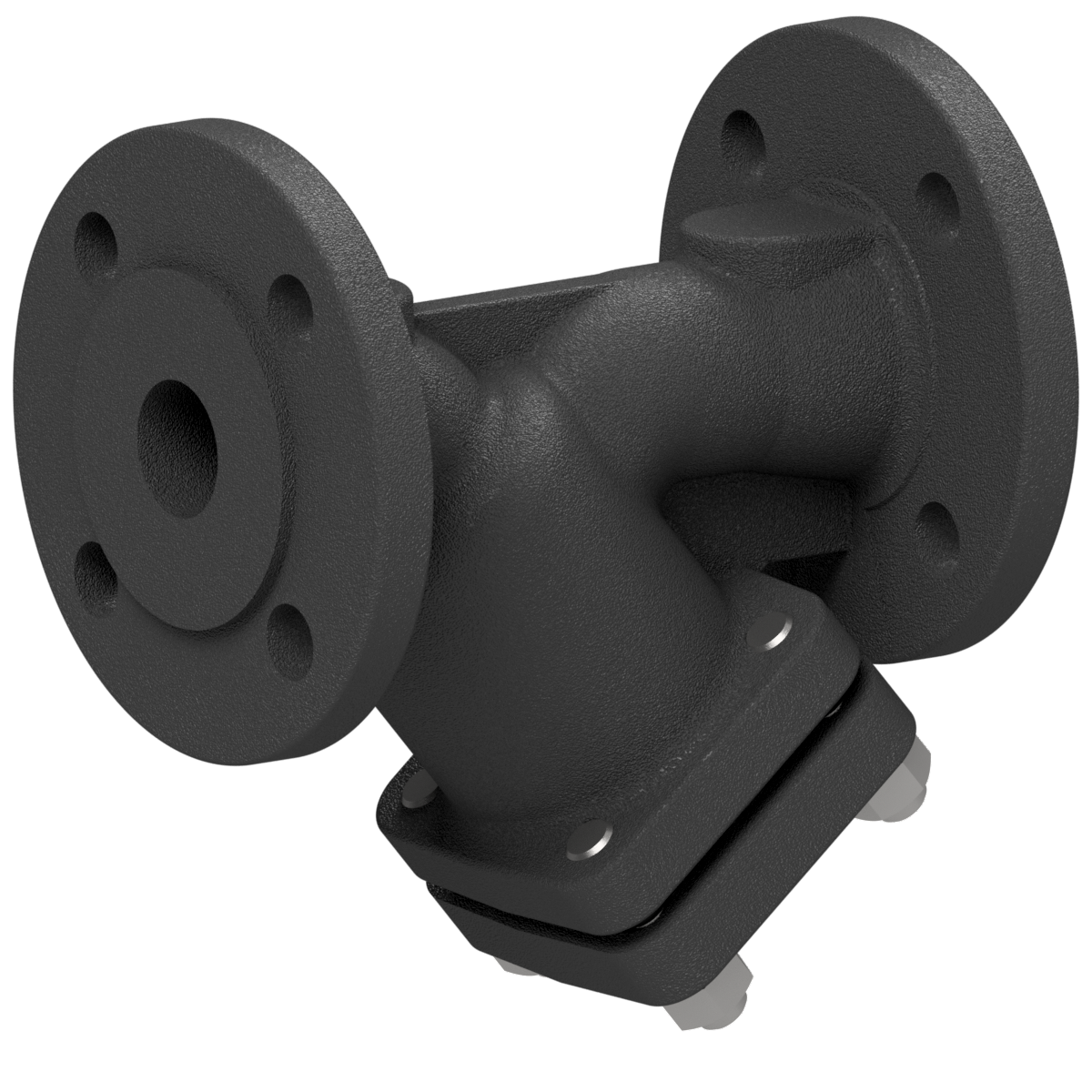

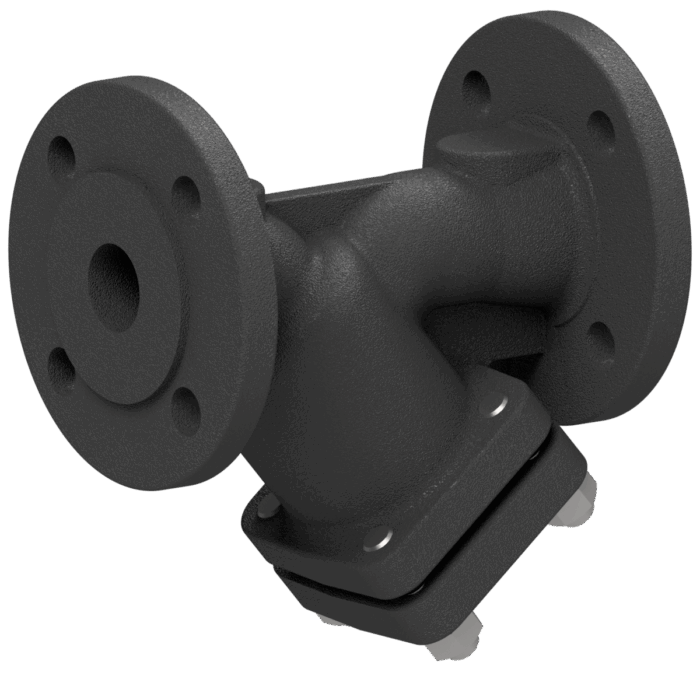

Фланцевый EN 1092-1 PN 40, PN 63 or PN 100.

Фланцевый ASME B16.5 Class 150, 300 or 600.

Сварной шов враструб (SW) ASME 16.11.

УСТАНОВКА:

Горизонтальная или вертикальная установка ниже по потоку.

См.    IMI    – Инструкции       по установке         и           обслуживанию.
