ОПИСАНИЕ

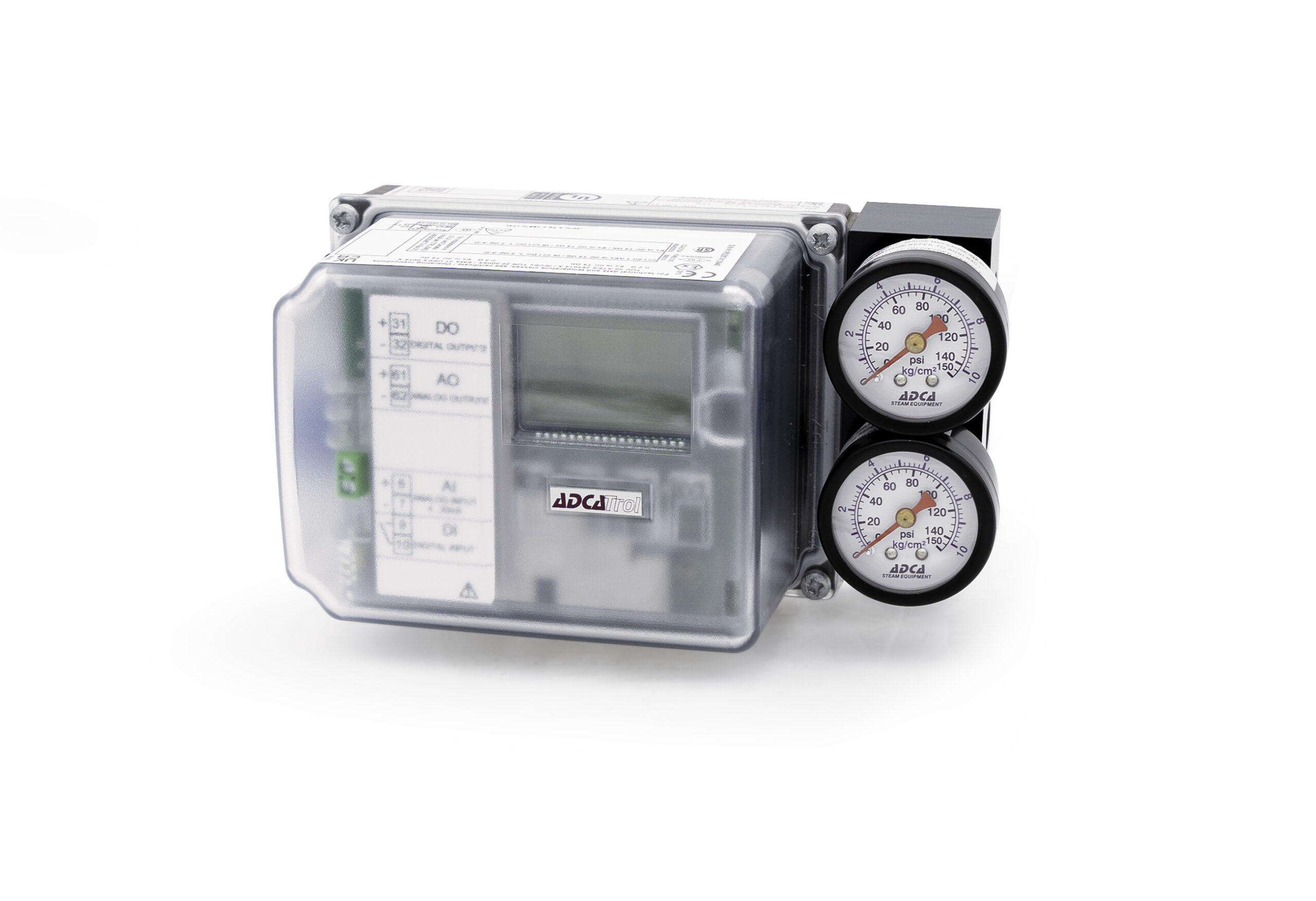

PE986 позиционер требует входной сигнал 4÷20 мA пропорционального управления приводом. Позиционер сравнивает выходной сигнал от контроллера с обратным сигналом положения и изменяет пневматический выходной сигнал на привод. Положение привода поэтому гарантируется для любого выходного сигнала контроллера и влияния изменения перепада давления.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Независимая регулировка диапазона хода и ноля
• Регулируемое усиление и затухание
• Split диапазон возможен до 3 раз
• Входной сигнал 4-20мA; 2…10 V по запросу
• Управляющее давление до 6 бар
• Низкий эффект вибрации во всех направлениях
• Монтаж в соответствии с IEC 534, часть 6 (NAMUR)
• Вращающийся адаптер на угол до 120°
• EMC в соответствии с международными стандартами и законами
• Модульная система дополнительного оборудования
— Концевые выключатели
— Преобразователь сигнала положения
— Усилитель мощности
— Клеммная коробка
ОПЦИИ: Индуктивные концевые выключатели, 2-х контактная система
Индуктивные концевые выключатели, 3-х контактная система
Концевые выключатели со встроенным переключателем
Клеммная коробка с манометрами
Электрически преобразователь положения 4-20mA
Взрывозащита:
II 2 G EEx ia IIC T6 в соответствии с
ATEX или искробезопасное по FM и CSA II 2G EEx d (огнезащита) в соответствии с Atex (PE983)
Бустер обеспечивает минимальное время закрытия
ИСПОЛНЕНИЕ: PE 986
ПРИСОЕДИНЕНИЕ: Пневматическое
Внутренняя резьба G 1/8 по ISO 228
Электрическое
Линейный вход . . . . . . 1 или 2 кабельных ввода M20 x 1.5 or 1/2-14 NPT (другие с адаптером AD-…)
Диаметр кабеля 6 -12 мм……(0.24 — 0.47 in)
Винтовые клеммы . . . . . . Винтовые клеммы для контактов до 2.5 мм2 (AWG 14)
УСТАНОВКА: В любом положении
